聚乙烯醇，有機化合物，白色片狀、絮狀或粉末狀固體，無味。溶于水(95℃以上），微溶于二甲基亞砜，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。聚乙烯醇是重要的化工原料，用于制造聚乙烯醇縮醛、耐汽油管道和維尼綸合成纖維、織物處理劑、乳化劑、紙張涂層、粘合劑、膠水等。

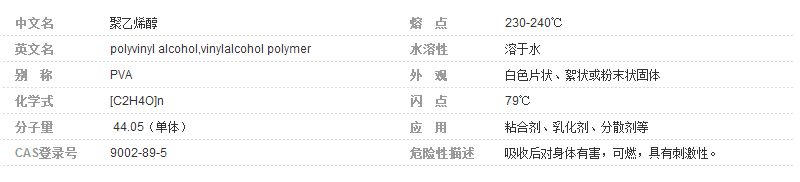

聚乙烯醇

結(jié)構(gòu)式 －[CH2CH(OH)]n－

聚乙烯醇是一種不由單體聚合而通過聚醋酸乙烯酯水解得到的水溶性聚合物，簡稱聚乙烯醇（PVA）。

白色片狀、絮狀或粉末狀固體，無味。

聚乙烯醇的物理性質(zhì)受化學(xué)結(jié)構(gòu)、醇解度、聚合度的影響。在聚乙烯醇分子中存在著兩種化學(xué)結(jié)構(gòu)，即1,3和1,2乙二醇結(jié)構(gòu)，但主要的結(jié)構(gòu)是1,3乙二醇結(jié)構(gòu)，即“頭·尾”結(jié)構(gòu)。聚乙烯的聚合度分為超高聚合度(分子量25～30萬)、高聚合度(分子量17－22萬)、中聚合度(分子量12～15萬)和低聚合度(2.5～3.5萬)。

醇解度一般有78％、88％、98％三種。部分醇解的醇解度通常為87%～89％，完全醇解的醇解度為98%～100％。常取平均聚合度的千、百位數(shù)放在前面，將醇解度的百分?jǐn)?shù)放在后面，如17－88即表聚合度為1700，醇解度為88％。一般來說，聚合度增大，水溶液粘度增大，成膜后的強度和耐溶劑性提高，但水中溶解性、成膜后伸長率下降。

聚乙烯醇的相對密度(25℃／4℃)1.27～1.31(固體)、1.02(10％溶液)，熔點230 ℃,玻璃化溫度75～85℃，在空氣中加熱至100℃以上慢慢變色、脆化。加熱至160～170℃脫水醚化，失去溶解性，加熱到200℃開始分解。超過250℃變成含有共軛雙鍵的聚合物。折射率1.49～1.52，熱導(dǎo)率0.2w／(m·K)，比熱容1～5J／(kg·K)，電阻率(3.1～3.8)×107Ω·cm。溶于水，為了完全溶解一般需加熱到65～75℃。不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。微溶于二甲基亞砜。120～150℃可溶于甘油。但冷至室溫時成為膠凍。

溶解聚乙烯醇應(yīng)先將物料在攪拌下加入室溫水中。分散均勻后再升溫加速溶解，這樣可以防止結(jié)塊，從而影響溶解速度。聚乙烯醇水溶液(5％)對硼砂、硼酸很敏感，易引起凝膠化，當(dāng)硼砂達到溶液質(zhì)量的1％時，就會產(chǎn)生不可逆的凝胺化。鉻酸鹽、重鉻酸鹽、高錳酸鹽也能使聚乙烯醇凝膠。

1、PVA17－88水溶液在室溫下隨時間粘度逐漸增大。但濃度為8％時的粘度是絕對穩(wěn)定的，與時間無關(guān)，屆特殊現(xiàn)象c聚乙烯醇成膜性好，對除水蒸氣和氨以外的許多氣體有高度的不適氣性。耐光性好，不受光照影響。通明火時可燃燒，有特殊氣味。水溶液在貯存時，有時會出現(xiàn)毒變。無毒，對人體皮膚無刺激性。

用作聚醋酸乙烯乳液聚合的乳化穩(wěn)定劑。用于制造水溶性膠粘劑。用作淀粉膠粘劑的改性劑。還可用于制備感光膠和耐苯類溶劑的密封膠。也用作脫模劑，分散劑等。

貯存于陰涼、干燥的庫房內(nèi)。防潮，防火。

2、聚乙烯醇17－92簡稱PVA 17－92，白色顆粒或粉末狀。易溶于水，溶解溫度75～80℃。其他性能基本與PVA17－88相同。用作乳液聚合的乳化穩(wěn)定劑。用于制造水溶性膠粘劑。

貯存于陰涼、干燥的庫房內(nèi)，防火、防潮。

3、聚乙烯醇17－99又稱漿紗樹脂(Sizing resin)，簡稱PVA17－99。白色或微黃色粉末或絮狀物固體。玻璃化溫度85℃，皂化值3～12mgKOH／g。溶于90～95℃的熱水，幾乎不溶于冷水。濃度大于10％的水溶液，在室溫下就會凝膠成凍，高溫下會變稀恢復(fù)流動性。為使粘度穩(wěn)定，可于溶液中加入適量的硫氰酸鈉，硫氰酸鈣、苯酚、丁醇等粘度穩(wěn)定劑。PVA17－99溶液對硼砂引起凝膠比PVA17.88更敏感，溶液質(zhì)量的0.1％的硼砂就會使5％PVA17－99水溶液凝膠化，而引起同樣濃度PVA17－88水溶液凝膠化的硼砂量則需1％。

對于相同濃度、相同醇解度的聚乙烯醇水溶液，硼砂比硼酸更易發(fā)生凝膠。

3、PVA17－99比PVA17－88對苯類、氯代烴、酯、酮、醚、烴等溶劑的耐受能力更強。加熱至100℃以上逐漸變色，150℃以上時很快變色，200℃以上時將分解。聚乙烯醇加熱時變色的性質(zhì)可以通過加入0.5%～3％的硼酸而得到抑制。耐光性好，不受光照的影響。具有長鏈多元醇的酯化、醚化、縮醛化等化學(xué)反應(yīng)

性。通明火會燃燒，有特殊氣味。無毒，對人體皮膚無刺激性。

4、聚乙烯醇17－99B主要用于制造高粘度聚乙烯醇縮丁醛。廣泛用作漿紗料的分散劑等。其他類型的17－99用作聚醋酸乙烯乳液聚合的乳化穩(wěn)定劑，但效果不如17－88，一般是將17－99與17－88混合使用。17－99用于制造聚乙烯醇縮甲醛水溶液(主要是107建筑膠)。17－99還用于制備耐苯類溶劑的密封膠。貯存于陰涼、干燥的庫房內(nèi)，防潮、防火。

技術(shù)指標(biāo)

聚乙烯醇產(chǎn)品標(biāo)準(zhǔn)(cp2010)

聚乙烯醇產(chǎn)品標(biāo)準(zhǔn)（USP25）

低黏度

中黏度

高黏度

需要購買的客戶歡迎來電咨詢      18015828251      2488095996

• 上一篇：氧化鋅99.7%
• 下一篇：聚乙烯醇088-20（1788）
